ШТУЦЕР ПРОМЕЖУТОЧНЫЙ ВНАХЛЕСТКУ
Основные применяемые материалы
Сталь 20 ГОСТ 1050-2013; 20Х13, 08Х18Н10Т ГОСТ 5632-2014; БрАМц 9-2, БрАЖНМц 9-4-4-1, БрАЖМц 10-3-1,5 ГОСТ 18175-78; ЛМц58-2 ГОСТ 15527-2004; АМг3 ГОСТ 4784-2019; Сплав 3М ОСТ 1-92077-91
Обозначение рабочей среды
Вода морская (ВМ), вода пресная (ВП), тяжелые нефтепродукты (ТНП), легкие нефтепродукты (ЛНП), масло и масляные фракции (М), дизельное топливо (ДТ), воздух (В), конденсат (К), негорючая жидкость системы гидравлики (ПГВ), дистиллят (Д), бидистиллят (БД), азот (А), водный раствор спирта (ВРС), фреон (Ф), огнегасительная жидкость (ОЖ), пар (П), этил бромистый (ЭБ), углекислота (УК), кислород (КС), гелий (Г), гелио-кислородная смесь (ГК), гелио-воздушная смесь (ГВ)
Изготовление и поставка по
ГОСТ 5890-78, ОСТ 5.5050-71, ОСТ 5.5536-83, ОСТ 5Р.5121-73, ОСТ 5Р.5307-76

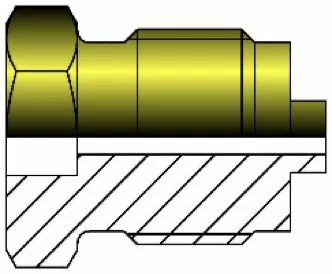

Штуцер промежуточный внахлестку
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | ОБОЗНАЧЕНИЕ | ОБОЗНАЧЕНИЕ ИТШЛ | СТАРОЕ ОБОЗНАЧЕНИЕ | ПРОВОД. СРЕДА |
|---|---|---|---|---|---|
| 404 | Штуцер промежуточный внахлестку стальной DN3 PN100 | ЛПАЕ.753127.005 | ИТШЛ.753081.001 ИТШЛ.753081.011 | 556-01.083-1 556-35.2803 | ВМ, ВП, В, ТНП, ЛНП, М, П до 250°С |
| 405 | Штуцер промежуточный внахлестку стальной DN6 PN100 | ЛПАЕ.753127.005-01 | ИТШЛ.753081.001-01 ИТШЛ.753081.011-01 | 556-01.083-2 556-35.2803-01 | |
| 406 | Штуцер промежуточный внахлестку стальной DN10 PN100 | ЛПАЕ.753127.005-02 | ИТШЛ.753081.001-02 ИТШЛ.753081.011-02 | 556-01.083-3 556-35.2803-02 | |
| 407 | Штуцер промежуточный внахлестку стальной DN15 PN100 | ЛПАЕ.753127.005-03 | ИТШЛ.753081.001-03 ИТШЛ.753081.011-03 | 556-01.083-4 556-35.2803-03 | |
| 408 | Штуцер промежуточный внахлестку стальной DN20 PN100 | ЛПАЕ.753127.005-04 | ИТШЛ.753081.001-04 ИТШЛ.753081.011-04 | 556-01.083-5 556-35.2803-04 | |
| 409 | Штуцер промежуточный внахлестку стальной DN25 PN100 | ЛПАЕ.753127.005-05 | ИТШЛ.753081.001-05 ИТШЛ.753081.011-05 | 556-01.083-6 556-35.2803-05 | |
| 410 | Штуцер промежуточный внахлестку стальной DN32 PN100 | ЛПАЕ.753127.005-06 | ИТШЛ.753081.001-06 ИТШЛ.753081.011-06 | 556-01.083-7 556-35.2803-06 | |
| 411 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN3 PN100 | ЛПАЕ.753127.003 | ИТШЛ.753081.003 ИТШЛ.753081.012-01 | 556-01.084-1 556-35.2804-02 | ВП, К, В, ЛНП, М, ПГВ, П до 400°С |
| 412 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN6 PN100 | ЛПАЕ.753127.003-01 | ИТШЛ.753081.003-01 ИТШЛ.753081.012-02 | 556-01.084-2 556-35.2804-03 | |
| 413 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN10 PN100 | ЛПАЕ.753127.003-02 | ИТШЛ.753081.003-02 ИТШЛ.753081.012-03 | 556-01.084-3 556-35.2804-04 | |
| 414 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN15 PN100 | ЛПАЕ.753127.003-03 | ИТШЛ.753081.003-03 ИТШЛ.753081.012-04 | 556-01.084-4 556-35.2804-05 | |
| 415 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN20 PN100 | ЛПАЕ.753127.003-04 | ИТШЛ.753081.003-04 ИТШЛ.753081.012-05 | 556-01.084-5 556-35.2804-06 | |
| 416 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN25 PN100 | ЛПАЕ.753127.003-05 | ИТШЛ.753081.003-05 ИТШЛ.753081.012-06 | 556-01.084-6 556-35.2804-07 | |
| 417 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN32 PN100 | ЛПАЕ.753127.003-06 | ИТШЛ.753081.003-06 ИТШЛ.753081.012 | 556-01.084-7 556-35.2804-01 | |
| 418 | Штуцер промежуточный внахлестку латунный DN3 PN100 | ЛПАЕ.753127.004 | ИТШЛ.753081.013 ИТШЛ.753081.014 | 556-01.085-1 556-35.2543 | К, М, В, ПГВ, П 250°С |
| 419 | Штуцер промежуточный внахлестку латунный DN6 PN100 | ЛПАЕ.753127.004-01 | ИТШЛ.753081.013-01 ИТШЛ.753081.014-01 | 556-01.085-2 556-35.2543-01 | |
| 420 | Штуцер промежуточный внахлестку латунный DN10 PN100 | ЛПАЕ.753127.004-02 | ИТШЛ.753081.013-02 ИТШЛ.753081.014-02 | 556-01.085-3 556-35.2543-02 | |
| 421 | Штуцер промежуточный внахлестку латунный DN15 PN100 | ЛПАЕ.753127.004-03 | ИТШЛ.753081.013-03 ИТШЛ.753081.014-03 | 556-01.085-4 556-35.2543-03 | |
| 422 | Штуцер промежуточный внахлестку латунный DN20 PN100 | ЛПАЕ.753127.004-04 | ИТШЛ.753081.013-04 ИТШЛ.753081.014-04 | 556-01.085-5 556-35.2543-04 | |
| 423 | Штуцер промежуточный внахлестку латунный DN25 PN100 | ЛПАЕ.753127.004-05 | ИТШЛ.753081.013-05 ИТШЛ.753081.014-05 | 556-01.085-6 556-35.2543-05 | |
| 424 | Штуцер промежуточный внахлестку латунный DN32 PN100 | ЛПАЕ.753127.004-06 | ИТШЛ.753081.013-06 ИТШЛ.753081.014-06 | 556-01.085-7 556-35.2543-06 | |
| 425 | Штуцер промежуточный внахлестку бронзовый DN3 PN100 | ЛПАЕ.753127.002 | ИТШЛ.753081.002 ИТШЛ.753081.015 | 556-01.086-1 556-35.2544 | ВМ |
| 426 | Штуцер промежуточный внахлестку бронзовый DN6 PN100 | ЛПАЕ.753127.002-01 | ИТШЛ.753081.002-01 ИТШЛ.753081.015-01 | 556-01.086-2 556-35.2544-01 | |
| 427 | Штуцер промежуточный внахлестку бронзовый DN10 PN100 | ЛПАЕ.753127.002-02 | ИТШЛ.753081.002-02 ИТШЛ.753081.015-02 | 556-01.086-3 556-35.2544-02 | |
| 428 | Штуцер промежуточный внахлестку бронзовый DN15 PN100 | ЛПАЕ.753127.002-03 | ИТШЛ.753081.002-03 ИТШЛ.753081.015-03 | 556-01.086-4 556-35.2544-03 | |
| 429 | Штуцер промежуточный внахлестку бронзовый DN20 PN100 | ЛПАЕ.753127.002-04 | ИТШЛ.753081.002-04 ИТШЛ.753081.015-04 | 556-01.086-5 556-35.2544-04 | |
| 430 | Штуцер промежуточный внахлестку бронзовый DN25 PN100 | ЛПАЕ.753127.002-05 | ИТШЛ.753081.002-05 ИТШЛ.753081.015-05 | 556-01.086-6 556-35.2544-05 | |
| 431 | Штуцер промежуточный внахлестку бронзовый DN32 PN100 | ЛПАЕ.753127.002-06 | ИТШЛ.753081.002-06 ИТШЛ.753081.015-06 | 556-01.086-7 556-35.2544-06 | |
| 432 | Штуцер промежуточный внахлестку стальной DN3 PN160 | ЛПАЕ.753127.008 | ИТШЛ.753081.016 | 556-03.387 | УК, М, ПГВ |
| 433 | Штуцер промежуточный внахлестку стальной DN6 PN160 | ЛПАЕ.753127.008-01 | ИТШЛ.753081.016-01 | 556-03.387-01 | |
| 434 | Штуцер промежуточный внахлестку бронзовый DN3 PN160 | ЛПАЕ.753127.009 | ИТШЛ.753081.004 | 556-03.389 | М, ПГВ, К, В, П до 250°С |
| 435 | Штуцер промежуточный внахлестку бронзовый DN6 PN160 | ЛПАЕ.753127.009-01 | ИТШЛ.753081.004-01 | 556-03.389-01 | |
| 436 | Штуцер промежуточный внахлестку бронзовый DN10 PN160 | ЛПАЕ.753127.009-02 | ИТШЛ.753081.004-02 | 556-03.389-02 | |
| 437 | Штуцер промежуточный внахлестку бронзовый DN15 PN160 | ЛПАЕ.753127.009-03 | ИТШЛ.753081.006 | 556-35.2403-03 | |
| 438 | Штуцер промежуточный внахлестку бронзовый DN20 PN160 | ЛПАЕ.753127.009-04 | ИТШЛ.753081.006-01 | 556-35.2403-04 | |
| 439 | Штуцер промежуточный внахлестку бронзовый DN25 PN160 | ЛПАЕ.753127.009-05 | ИТШЛ.753081.006-02 | 556-35.2403-05 | |
| 440 | Штуцер промежуточный внахлестку бронзовый DN32 PN160 | ЛПАЕ.753127.009-06 | ИТШЛ.753081.006-03 | 556-35.2403-06 | |
| 441 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN3 PN200 | ЛПАЕ.753127.001 | ИТШЛ.753081.005 | 556-03.388 | Д, БД, М, ПГВ |
| 442 | Штуцер промежуточный внахлестку из коррозионностойкой стали DN6 PN200 | ЛПАЕ.753127.001-01 | ИТШЛ.753081.005-01 | 556-03.388-01 | |
| 443 | Штуцер промежуточный из алюминиевого сплава DN10 PN10 | ЛПАЕ.753127.007 | ИТШЛ.753081.022 | 556-35.378 | ВП, К, В, ЛНП, М, ПГВ, П до 250°С |
| 444 | Штуцер промежуточный из алюминиевого сплава DN15 PN10 | ЛПАЕ.753127.007-01 | ИТШЛ.753081.023 | 556-35.379 | |
| 445 | Штуцер промежуточный из алюминиевого сплава DN20 PN10 | ЛПАЕ.753127.006 | ИТШЛ.753081.024 | 556-35.380 | |
| 446 | Штуцер промежуточный из алюминиевого сплава DN25 PN10 | ЛПАЕ.753127.006-01 | ИТШЛ.753081.025 | 556-35.381 | |
| 447 | Штуцер промежуточный бронзовый DN3 PN200 | ЛПАЕ.753127.010 | ИТШЛ.753081.026 | 556-35.2711 | КС, Г, ГВ, ГК, В |
| 448 | Штуцер промежуточный бронзовый DN6 PN200 | ЛПАЕ.753127.010-01 | ИТШЛ.753081.026-01 | 556-35.2711-01 | |
| 449 | Штуцер промежуточный бронзовый DN10 PN200 | ЛПАЕ.753127.010-02 | ИТШЛ.753081.026-02 | 556-35.2711-02 | |
| 450 | Штуцер промежуточный бронзовый DN10 PN100 | ЛПАЕ.753127.010-03 | ИТШЛ.753081.026-03 | 556-35.2711-03 | |
| 451 | Штуцер промежуточный бронзовый DN15 PN100 | ЛПАЕ.753127.010-04 | ИТШЛ.753081.026-05 | 556-35.2711-05 | |
| 452 | Штуцер промежуточный бронзовый DN20 PN100 | ЛПАЕ.753127.010-05 | ИТШЛ.753081.026-04 | 556-35.2711-04 | |
| 453 | Штуцер промежуточный бронзовый DN25 PN100 | ЛПАЕ.753127.010-06 | ИТШЛ.753081.026-06 | 556-35.2711-06 | |
| 454 | Штуцер промежуточный бронзовый DN32 PN100 | ЛПАЕ.753127.010-07 |
