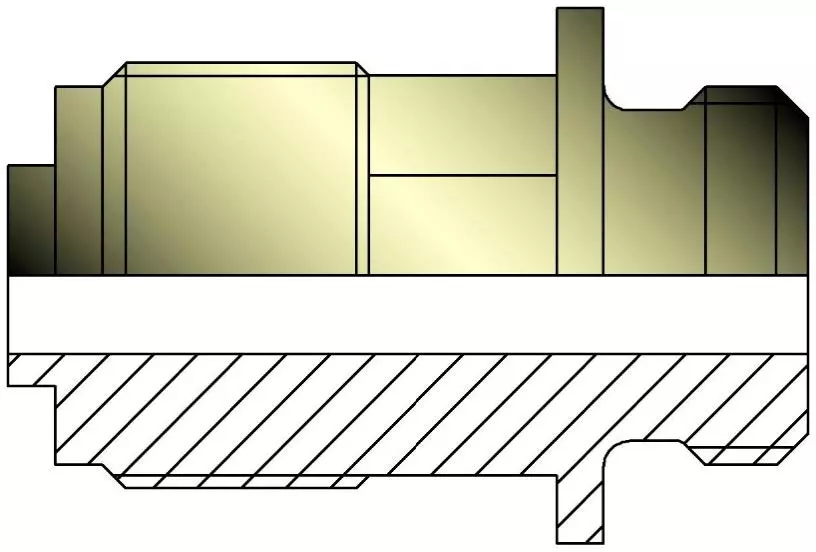

ШТУЦЕР ВВЕРТНОЙ С ЦАПКОВЫМ КОНЦОМ ПОД ТРУБНУЮ РЕЗЬБУ
Основные применяемые материалы
Сталь 20 ГОСТ 1050-2013; 20Х13, 08Х18Н10Т ГОСТ 5632-2014; БрАМц 9-2, БрАЖНМц 9-4-4-1, БрАЖМц 10-3-1,5 ГОСТ 18175-78; ЛМц58-2 ГОСТ 15527-2004; АМг3 ГОСТ 4784-2019; Сплав 3М ОСТ 1-92077-91
Обозначение рабочей среды
Вода морская (ВМ), вода пресная (ВП), тяжелые нефтепродукты (ТНП), легкие нефтепродукты (ЛНП), масло и масляные фракции (М), дизельное топливо (ДТ), воздух (В), конденсат (К), негорючая жидкость системы гидравлики (ПГВ), дистиллят (Д), бидистиллят (БД), азот (А), водный раствор спирта (ВРС), фреон (Ф), огнегасительная жидкость (ОЖ), пар (П), этил бромистый (ЭБ), углекислота (УК), кислород (КС), гелий (Г), гелио-кислородная смесь (ГК), гелио-воздушная смесь (ГВ)
Изготовление и поставка по
ГОСТ 5890-78, ОСТ 5.5050-71, ОСТ 5.5536-83, ОСТ 5Р.5121-73, ОСТ 5Р.5307-76
Штуцер ввертной с цапковым концом под трубную резьбу
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | ОБОЗНАЧЕНИЕ | ОБОЗНАЧЕНИЕ ИТШЛ | СТАРОЕ ОБОЗНАЧЕНИЕ | ПРОВОД. СРЕДА |
|---|---|---|---|---|---|
| 600 | Штуцер ввертной с цапковым концом под трубную резьбу стальной DN6 PN16 | ЛПАЕ.753136.014 | ИТШЛ.753012.014 | 556-01.095-1 | ВМ, ВП, ЛНП, ТНП, М, ПГВ, П до 400°С |
| 601 | Штуцер ввертной с цапковым концом под трубную резьбу стальной DN10 PN16 | ЛПАЕ.753136.014-01 | ИТШЛ.753012.014-01 | 556-01.095-2 | |
| 602 | Штуцер ввертной с цапковым концом под трубную резьбу стальной DN15 PN16 | ЛПАЕ.753136.014-02 | ИТШЛ.753012.014-02 | 556-01.095-3 | |
| 603 | Штуцер ввертной с цапковым концом под трубную резьбу стальной DN20 PN16 | ЛПАЕ.753136.014-03 | ИТШЛ.753012.014-03 | 556-01.095-4 | |
| 604 | Штуцер ввертной с цапковым концом под трубную резьбу стальной DN25 PN16 | ЛПАЕ.753136.014-04 | ИТШЛ.753012.014-04 | 556-01.095-5 | |
| 605 | Штуцер ввертной с цапковым концом под трубную резьбу стальной DN32 PN16 | ЛПАЕ.753136.014-05 | ИТШЛ.753012.014-05 | 556-01.095-6 | |
| 606 | Штуцер ввертной с цапковым концом под трубную резьбу из коррозионностойкой стали DN6 PN16 | ЛПАЕ.753136.029 | ИТШЛ.753012.015 | 556-01.096-1 | ВП, К, В, ПГВ, ЛНП, М, П до 400°С |
| 607 | Штуцер ввертной с цапковым концом под трубную резьбу из коррозионностойкой стали DN10 PN16 | ЛПАЕ.753136.029-01 | ИТШЛ.753012.015-01 | 556-01.096-2 | |
| 608 | Штуцер ввертной с цапковым концом под трубную резьбу из коррозионностойкой стали DN15 PN16 | ЛПАЕ.753136.029-02 | ИТШЛ.753012.015-02 | 556-01.096-3 | |
| 609 | Штуцер ввертной с цапковым концом под трубную резьбу из коррозионностойкой стали DN20 PN16 | ЛПАЕ.753136.029-03 | ИТШЛ.753012.015-03 | 556-01.096-4 | |
| 610 | Штуцер ввертной с цапковым концом под трубную резьбу из коррозионностойкой стали DN25 PN16 | ЛПАЕ.753136.029-04 | ИТШЛ.753012.015-04 | 556-01.096-5 | |
| 611 | Штуцер ввертной с цапковым концом под трубную резьбу из коррозионностойкой стали DN32 PN16 | ЛПАЕ.753136.029-05 | ИТШЛ.753012.015-05 | 556-01.096-6 | |
| 612 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN6 PN16 | ЛПАЕ.753136.013 | ИТШЛ.753012.021 | 556-01.097-1 | К, ПГВ, М, В, П до 250°С |
| 613 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN10 PN16 | ЛПАЕ.753136.013-01 | ИТШЛ.753012.021-01 | 556-01.097-2 | |
| 614 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN15 PN16 | ЛПАЕ.753136.013-02 | ИТШЛ.753012.021-02 | 556-01.097-3 | |
| 615 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN20 PN16 | ЛПАЕ.753136.013-03 | ИТШЛ.753012.021-03 | 556-01.097-4 | |
| 616 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN25 PN16 | ЛПАЕ.753136.013-04 | ИТШЛ.753012.021-04 | 556-01.097-5 | |
| 617 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN32 PN16 | ЛПАЕ.753136.013-05 | ИТШЛ.753012.021-05 | 556-01.097-6 | |
| 618 | Штуцер ввертной с цапковым концом под трубную резьбу бронзовый DN6 PN16 | ЛПАЕ.753136.012 | ИТШЛ.753012.003 | 556-01.098-1 | ВМ |
| 619 | Штуцер ввертной с цапковым концом под трубную резьбу бронзовый DN10 PN16 | ЛПАЕ.753136.012-01 | ИТШЛ.753012.003-01 | 556-01.098-2 | |
| 620 | Штуцер ввертной с цапковым концом под трубную резьбу бронзовый DN15 PN16 | ЛПАЕ.753136.012-02 | ИТШЛ.753012.003-02 | 556-01.098-3 | |
| 621 | Штуцер ввертной с цапковым концом под трубную резьбу бронзовый DN20 PN16 | ЛПАЕ.753136.012-03 | ИТШЛ.753012.003-03 | 556-01.098-4 | |
| 622 | Штуцер ввертной с цапковым концом под трубную резьбу латунный DN25 PN16 | ЛПАЕ.753136.012-04 | ИТШЛ.753012.003-04 | 556-01.098-5 | |
| 623 | Штуцер ввертной с цапковым концом под трубную резьбу бронзовый DN32 PN16 | ЛПАЕ.753136.012-05 | ИТШЛ.753012.003-05 | 556-01.098-6 |
