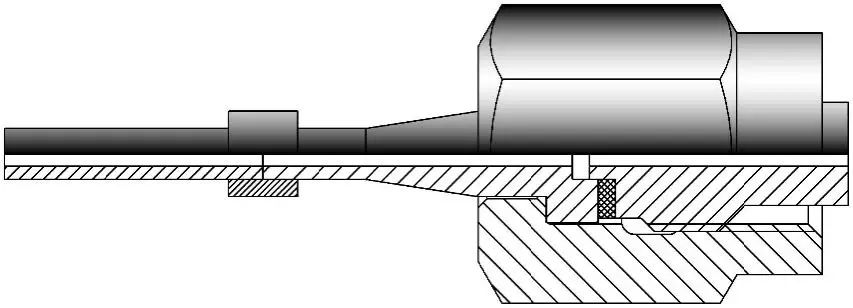

СОЕДИНЕНИЕ НАКИДНОЕ
Основные применяемые материалы
Сталь 20 ГОСТ 1050-2013; 20Х13, 08Х18Н10Т ГОСТ 5632-2014; БрАМц 9-2, БрАЖНМц 9-4-4-1, БрАЖМц 10-3-1,5 ГОСТ 18175-78; ЛМц58-2 ГОСТ 15527-2004; АМг3 ГОСТ 4784-2019; Сплав 3М ОСТ 1-92077-91
Обозначение рабочей среды
Вода морская (ВМ), вода пресная (ВП), тяжелые нефтепродукты (ТНП), легкие нефтепродукты (ЛНП), масло и масляные фракции (М), дизельное топливо (ДТ), воздух (В), конденсат (К), негорючая жидкость системы гидравлики (ПГВ), дистиллят (Д), бидистиллят (БД), азот (А), водный раствор спирта (ВРС), фреон (Ф), огнегасительная жидкость (ОЖ), пар (П), этил бромистый (ЭБ), углекислота (УК), кислород (КС), гелий (Г), гелио-кислородная смесь (ГК), гелио-воздушная смесь (ГВ)
Изготовление и поставка по
ГОСТ 5890-78, ОСТ 5.5050-71, ОСТ 5.5536-83, ОСТ 5Р.5121-73, ОСТ 5Р.5307-76
Соединение накидное
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | ОБОЗНАЧЕНИЕ | ОБОЗНАЧЕНИЕ ИТШЛ | СТАРОЕ ОБОЗНАЧЕНИЕ | ПРОВОД. СРЕДА |
|---|---|---|---|---|---|
| 293 | Соединение штуцерное накидное из спецсплава DN6 РN100 | ЛПАЕ.302615.008 | ИТШЛ.302615.120 | 556-35.2801 | ВМ, ВП, В, ЛНП, ТНП, М, ПГВ |
| 294 | Соединение штуцерное накидное из спецсплава DN10 РN100 | ЛПАЕ.302615.008-01 | ИТШЛ.302615.120-01 | 556-35.2801-01 | |
| 295 | Соединение штуцерное накидное из спецсплава DN15 РN100 | ЛПАЕ.302615.008-02 | ИТШЛ.302615.120-02 | 556-35.2801-02 | |
| 296 | Соединение штуцерное накидное из спецсплава DN20 РN100 | ЛПАЕ.302615.008-03 | ИТШЛ.302615.120-03 | 556-35.2801-03 | |
| 297 | Соединение штуцерное накидное из спецсплава DN25 РN100 | ЛПАЕ.302615.008-04 | ИТШЛ.302615.120-04 | 556-35.2801-04 | |
| 298 | Соединение штуцерное накидное из спецсплава DN32 РN100 | ЛПАЕ.302615.008-05 | ИТШЛ.302615.120-05 | 556-35.2801-05 | |
| 299 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN3 PN200 | ЛПАЕ.302615.010 | ИТШЛ.302615.214 | В | |
| 300 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN6 PN200 | ЛПАЕ.302615.010-01 | ИТШЛ.302615.199 | ||
| 301 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN10 PN200 | ЛПАЕ.302615.010-02 | ИТШЛ.302615.200 | ||
| 302 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN15 PN200 | ЛПАЕ.302615.010-03 | ИТШЛ.302615.201 | ||
| 303 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN3 PN200 | ЛПАЕ.302615.011 | ИТШЛ.302615.198 | ||
| 304 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN6 PN200 | ЛПАЕ.302615.011-01 | ИТШЛ.302615.197 | ||
| 305 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN10 PN200 | ЛПАЕ.302615.011-02 | |||
| 306 | Соединение штуцерно-торцовое накидное из коррозионностойкой стали DN15 PN200 | ЛПАЕ.302615.011-03 | |||
| 307 | Соединение штуцерное накидное из спецплава DN6 PN200 | ЛПАЕ.302615.026 | ИТШЛ.302615.161 | 556-35.2594 | ВМ, ВП, В, ЛНП, ТНП, М, ПГВ |
| 308 | Соединение штуцерное накидное из спецплава DN10 PN200 | ЛПАЕ.302615.026-01 | ИТШЛ.302615.161-01 | 556-35.2594-01 | |
| 309 | Соединение штуцерное накидное из спецплава DN15 PN200 | ЛПАЕ.302615.026-02 | ИТШЛ.302615.161-02 | 556-35.2594-02 | |
| 310 | Соединение штуцерное накидное из спецплава DN20 PN200 | ЛПАЕ.302615.026-03 | ИТШЛ.302615.161-03 | 556-35.2594-03 | |
| 311 | Соединение штуцерное накидное из спецплава DN25 PN200 | ЛПАЕ.302615.026-04 | ИТШЛ.302615.161-04 | 556-35.2594-04 | |
| 312 | Соединение штуцерное накидное из спецплава DN32 PN200 | ЛПАЕ.302615.026-05 | ИТШЛ.302615.161-05 | 556-35.2594-05 | |
| 313 | Соединение штуцерное накидное из спецплава DN6 PN200 | ЛПАЕ.302615.055 | ИТШЛ.302615.100 | 556-03.402 | |
| 314 | Соединение штуцерное накидное из спецплава DN10 PN200 | ЛПАЕ.302615.055-01 | ИТШЛ.302615.100-01 | 556-03.402-01 | |
| 315 | Соединение штуцерное накидное из спецплава DN15 PN200 | ЛПАЕ.302615.055-02 | ИТШЛ.302615.100-02 | 556-03.402-02 | |
| 316 | Соединение штуцерное накидное из спецплава DN20 PN200 | ЛПАЕ.302615.055-03 | ИТШЛ.302615.100-03 | 556-03.402-03 | |
| 317 | Соединение штуцерное накидное из спецплава DN25 PN200 | ЛПАЕ.302615.055-04 | ИТШЛ.302615.100-04 | 556-03.402-04 | |
| 318 | Соединение штуцерное накидное из спецплава DN32 PN200 | ЛПАЕ.302615.055-05 | ИТШЛ.302615.100-05 | 556-03.402-05 | |
| 319 | Соединение накидное DN6 PN200 | ЛПАЕ.302615.059 | ИТШЛ.302615.003-02 | 556-03.418-02 | В |
| 320 | Соединение накидное DN6 PN400 | ЛПАЕ.302615.059-01 | ИТШЛ.302615.003-03 | 556-03.418-03 | |
| 321 | Соединение накидное DN10 PN200 | ЛПАЕ.302615.060 | ИТШЛ.302615.004-02 | 556-03.419-02 | |
| 322 | Соединение накидное DN10 PN400 | ЛПАЕ.302615.060-01 | ИТШЛ.302615.004-03 | 556-03.419-03 | |
| 323 | Соединение накидное DN15 PN200 | ЛПАЕ.302615.061 | ИТШЛ.302615.005-02 | 556-03.420-02 | |
| 324 | Соединение накидное DN15 PN400 | ЛПАЕ.302615.061-01 | ИТШЛ.302615.005-03 | 556-03.420-03 | |
| 325 | Соединение накидное DN20 PN200 | ЛПАЕ.302615.062 | ИТШЛ.302615.006-02 | 556-03.421-02 | |
| 326 | Соединение накидное DN20 PN400 | ЛПАЕ.302615.062-01 | ИТШЛ.302615.006-03 | 556-03.421-03 | |
| 327 | Соединение накидное DN25 PN200 | ЛПАЕ.302615.063 | ИТШЛ.302615.007-02 | 556-03.422-02 | |
| 328 | Соединение накидное DN25 PN400 | ЛПАЕ.302615.063-01 | ИТШЛ.302615.007-03 | 556-03.422-03 | |
| 329 | Соединение накидное DN32 PN200 | ЛПАЕ.302615.064 | ИТШЛ.302615.008-02 | 556-03.423-02 | |
| 330 | Соединение накидное DN32 PN400 | ЛПАЕ.302615.064-01 | ИТШЛ.302615.008-03 | 556-03.423-03 | |
| 331 | Соединение штуцерно-торцовое накидное из алюминиево-магниевого сплава DN6 PN10 | ЛПАЕ.302615.069 | ИТШЛ.302615.116 | 556-35.364 | ВП, В, М, ЛНП, ТНП, П до 150°С |
| 332 | Соединение штуцерно-торцовое накидное из алюминиево-магниевого сплава DN10 PN10 | ЛПАЕ.302615.069-01 | ИТШЛ.302615.117 | 556-35.365 | |
| 333 | Соединение штуцерно-торцовое накидное из алюминиево-магниевого сплава DN15 PN10 | ЛПАЕ.302615.069-02 | ИТШЛ.302615.118 | 556-35.366 | |
| 334 | Соединение штуцерно-торцовое накидное из алюминиево-магниевого сплава DN20 PN10 | ЛПАЕ.302615.069-03 | ИТШЛ.302615.119 | 556-35.367 | |
| 335 | Соединение штуцерно-торцовое накидное из алюминиево-магниевого сплава DN25 PN10 | ЛПАЕ.302615.069-04 | |||
| 336 | Соединение накидное DN10 PN200 | ЛПАЕ.302615.070 | ИТШЛ.302615.072-02 | 556-03.467-02 | В |
| 337 | Соединение накидное DN10 PN400 | ЛПАЕ.302615.070-01 | ИТШЛ.302615.072-03 | 556-03.467-03 | |
| 338 | Соединение накидное DN15 PN400 | ЛПАЕ.302615.079 | ИТШЛ..302615.083 | 556-35.2388 | |
| 339 | Соединение накидное DN20 PN400 | ЛПАЕ.302615.079-01 | ИТШЛ..302615.083-01 | 556-35.2388-01 | |
| 340 | Соединение накидное DN32 PN400 | ЛПАЕ.302615.079-02 | ИТШЛ..302615.083-02 | 556-35.2388-02 | |
| 341 | Соединение штуцерно-торцовое из коррозионностойкой стали DN6 PN400 | ЛПАЕ.302615.081 | ИТШЛ.302615.078-01 | 556-36.788-01 | |
| 342 | Соединение штуцерно-торцовое из коррозионностойкой стали DN10 PN400 | ЛПАЕ.302615.081-01 | ИТШЛ.302615.120 | 556-36.788-02 | |
| 343 | Соединение штуцерно-торцовое из коррозионностойкой стали DN6 PN400 | ЛПАЕ.302615.081-02 | ИТШЛ.302615.120-01 | 556-36.788-03 | |
| 344 | Соединение штуцерно-торцовое из коррозионностойкой стали DN10 PN400 | ЛПАЕ.302615.081-03 | ИТШЛ.302615.120-02 | 556-36.788-04 |
