СОЕДИНЕНИЕ ШТУЦЕРНО-ТОРЦОВОЕ НАКИДНОЕ ПЕРЕХОДНОЕ ВСТЫК
Основные применяемые материалы
Сталь 20 ГОСТ 1050-2013; 20Х13, 08Х18Н10Т ГОСТ 5632-2014; БрАМц 9-2, БрАЖНМц 9-4-4-1, БрАЖМц 10-3-1,5 ГОСТ 18175-78; ЛМц58-2 ГОСТ 15527-2004; АМг3 ГОСТ 4784-2019; Сплав 3М ОСТ 1-92077-91
Обозначение рабочей среды
Вода морская (ВМ), вода пресная (ВП), тяжелые нефтепродукты (ТНП), легкие нефтепродукты (ЛНП), масло и масляные фракции (М), дизельное топливо (ДТ), воздух (В), конденсат (К), негорючая жидкость системы гидравлики (ПГВ), дистиллят (Д), бидистиллят (БД), азот (А), водный раствор спирта (ВРС), фреон (Ф), огнегасительная жидкость (ОЖ), пар (П), этил бромистый (ЭБ), углекислота (УК), кислород (КС), гелий (Г), гелио-кислородная смесь (ГК), гелио-воздушная смесь (ГВ)
Изготовление и поставка по
ГОСТ 5890-78, ОСТ 5.5050-71, ОСТ 5.5536-83, ОСТ 5Р.5121-73, ОСТ 5Р.5307-76

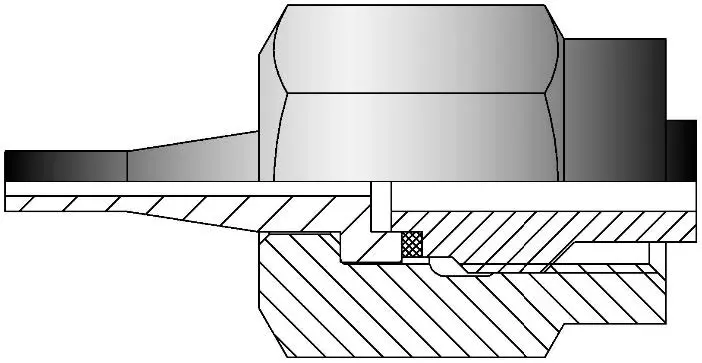

Соединение штуцерно-торцовое накидное переходное встык
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | ОБОЗНАЧЕНИЕ | ОБОЗНАЧЕНИЕ ИТШЛ | СТАРОЕ ОБОЗНАЧЕНИЕ | ПРОВОД. СРЕДА |
|---|---|---|---|---|---|
| 195 | Соединение штуцерно-торцовое накидное переходное встык стальное DN15/10 PN100 | ЛПАЕ.302615.001 | ИТШЛ.302615.109 | 556-01.079-3 | ВМ, ВП, ТНП, М, В |
| 196 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/10 PN100 | ЛПАЕ.302615.001-01 | ИТШЛ.302615.109-01 | 556-01.079-4 | |
| 197 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/15 PN100 | ЛПАЕ.302615.001-02 | ИТШЛ.302615.109-02 | 556-01.079-5 | |
| 198 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/15 PN100 | ЛПАЕ.302615.001-03 | ИТШЛ.302615.109-03 | 556-01.079-6 | |
| 199 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/20 PN100 | ЛПАЕ.302615.001-04 | ИТШЛ.302615.109-04 | 556-01.079-7 | |
| 200 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/20 PN100 | ЛПАЕ.302615.001-05 | ИТШЛ.302615.109-05 | 556-01.079-8 | |
| 201 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/25 PN100 | ЛПАЕ.302615.001-06 | ИТШЛ.302615.109-06 | 556-01.079-9 | |
| 202 | Соединение штуцерно-торцовое накидное переходное встык стальное DN15/10 PN100 | ЛПАЕ.302615.001-07 | ИТШЛ.302615.109-07 | 556-01.079-12 | П до 400°С |
| 203 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/10 PN100 | ЛПАЕ.302615.001-08 | ИТШЛ.302615.109-08 | 556-01.079-13 | |
| 204 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/15 PN100 | ЛПАЕ.302615.001-09 | ИТШЛ.302615.109-09 | 556-01.079-14 | |
| 205 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/15 PN100 | ЛПАЕ.302615.001-10 | ИТШЛ.302615.109-10 | 556-01.079-15 | |
| 206 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/20 PN100 | ЛПАЕ.302615.001-11 | ИТШЛ.302615.109-11 | 556-01.079-16 | |
| 207 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/20 PN100 | ЛПАЕ.302615.001-12 | ИТШЛ.302615.109-12 | 556-01.079-17 | |
| 208 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/25 PN100 | ЛПАЕ.302615.001-13 | ИТШЛ.302615.109-13 | 556-01.079-18 | |
| 209 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN15/10 PN100 | ЛПАЕ.302615.013 | ИТШЛ.302615.111 | 556-35.2561 | ВП, К, ЛНП, В, М, ПГВ, П до 250°С |
| 210 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/10 PN100 | ЛПАЕ.302615.013-01 | ИТШЛ.302615.111-01 | 556-35.2561-01 | |
| 211 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/15 PN100 | ЛПАЕ.302615.013-02 | ИТШЛ.302615.111-02 | 556-35.2561-02 | |
| 212 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/15 PN100 | ЛПАЕ.302615.013-03 | ИТШЛ.302615.111-03 | 556-35.2561-03 | |
| 213 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/20 PN100 | ЛПАЕ.302615.013-04 | ИТШЛ.302615.111-04 | 556-35.2561-04 | |
| 214 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/20 PN100 | ЛПАЕ.302615.013-05 | ИТШЛ.302615.111-05 | 556-35.2561-05 | |
| 215 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/25 PN100 | ЛПАЕ.302615.013-06 | ИТШЛ.302615.111-06 | 556-35.2561-06 | |
| 216 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN15/10 PN100 | ЛПАЕ.302615.013-07 | ИТШЛ.302615.111-07 | 556-35.2561-07 | П до 400°С |
| 217 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/10 PN100 | ЛПАЕ.302615.013-08 | ИТШЛ.302615.111-08 | 556-35.2561-08 | |
| 218 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/15 PN100 | ЛПАЕ.302615.013-09 | ИТШЛ.302615.111-09 | 556-35.2561-09 | |
| 219 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/15 PN100 | ЛПАЕ.302615.013-10 | ИТШЛ.302615.111-10 | 556-35.2561-10 | |
| 220 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/20 PN100 | ЛПАЕ.302615.013-11 | ИТШЛ.302615.111-11 | 556-35.2561-11 | |
| 221 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/20 PN100 | ЛПАЕ.302615.013-12 | ИТШЛ.302615.111-12 | 556-35.2561-12 | |
| 222 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/25 PN100 | ЛПАЕ.302615.013-13 | ИТШЛ.302615.111-13 | 556-35.2561-13 | |
| 223 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN15/10 PN200 | ЛПАЕ.302615.034 | ИТШЛ.302615.112 | 556-03.386 | Д, БД, М, ПГВ |
| 224 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN20/10 PN200 | ЛПАЕ.302615.034-01 | ИТШЛ.302615.112-01 | 556-03.386-01 | |
| 225 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN20/15 PN200 | ЛПАЕ.302615.034-02 | ИТШЛ.302615.112-02 | 556-03.386-02 | |
| 226 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN25/15 PN200 | ЛПАЕ.302615.034-03 | ИТШЛ.302615.112-03 | 556-03.386-03 | |
| 227 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN25/20 PN200 | ЛПАЕ.302615.034-04 | ИТШЛ.302615.112-04 | 556-03.386-04 | |
| 228 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN32/20 PN200 | ЛПАЕ.302615.034-05 | ИТШЛ.302615.112-05 | 556-03.386-05 | |
| 229 | Соединение штуцерно-торцовое переходное встык из коррозионностойкой стали DN32/25 PN200 | ЛПАЕ.302615.034-06 | ИТШЛ.302615.112-06 | 556-03.386-06 | |
| 230 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN15/10 PN100 | ЛПАЕ.302615.035 | ИТШЛ.302615.110 | 556-01.080-01 | ВП, К, ЛНП, В, М, П до 250°С |
| 231 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/10 PN100 | ЛПАЕ.302615.035-01 | ИТШЛ.302615.110-01 | 556-01.080-02 | |
| 232 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/15 PN100 | ЛПАЕ.302615.035-02 | ИТШЛ.302615.110-02 | 556-01.080-03 | |
| 233 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/15 PN100 | ЛПАЕ.302615.035-03 | ИТШЛ.302615.110-03 | 556-01.080-04 | |
| 234 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/20 PN100 | ЛПАЕ.302615.035-04 | ИТШЛ.302615.110-04 | 556-01.080-05 | |
| 235 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/20 PN100 | ЛПАЕ.302615.035-05 | ИТШЛ.302615.110-05 | 556-01.080-06 | |
| 236 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/25 PN100 | ЛПАЕ.302615.035-06 | ИТШЛ.302615.110-06 | 556-01.080-07 | |
| 237 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN15/10 PN100 | ЛПАЕ.302615.035-07 | ИТШЛ.302615.110-07 | 556-01.080-08 | П до 400°С |
| 238 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/10 PN100 | ЛПАЕ.302615.035-08 | ИТШЛ.302615.110-08 | 556-01.080-09 | |
| 239 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN20/15 PN100 | ЛПАЕ.302615.035-09 | ИТШЛ.302615.110-09 | 556-01.080-10 | |
| 240 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/15 PN100 | ЛПАЕ.302615.035-10 | ИТШЛ.302615.110-10 | 556-01.080-11 | |
| 241 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN25/20 PN100 | ЛПАЕ.302615.035-11 | ИТШЛ.302615.110-11 | 556-01.080-12 | |
| 242 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/20 PN100 | ЛПАЕ.302615.035-12 | ИТШЛ.302615.110-12 | 556-01.080-13 | |
| 243 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN32/25 PN100 | ЛПАЕ.302615.035-13 | ИТШЛ.302615.110-13 | 556-01.080-14 | |
| 244 | Соединение штуцерно-торцовое накидное переходное встык стальное DN15/10 PN160 | ЛПАЕ.302615.051 | ИТШЛ.302615.113 | 556-03.384 | УК |
| 245 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/10 PN160 | ЛПАЕ.302615.051-01 | ИТШЛ.302615.113-01 | 556-03.384-01 | |
| 246 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/15 PN160 | ЛПАЕ.302615.051-02 | ИТШЛ.302615.113-02 | 556-03.384-02 | |
| 247 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/15 PN160 | ЛПАЕ.302615.051-03 | ИТШЛ.302615.113-03 | 556-03.384-03 | |
| 248 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/20 PN160 | ЛПАЕ.302615.051-04 | ИТШЛ.302615.113-04 | 556-03.384-04 | |
| 249 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/20 PN160 | ЛПАЕ.302615.051-05 | ИТШЛ.302615.113-05 | 556-03.384-05 | |
| 250 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/25 PN160 | ЛПАЕ.302615.051-06 | ИТШЛ.302615.113-06 | 556-03.384-06 | |
| 251 | Соединение штуцерно-торцовое накидное переходное встык стальное DN15/10 PN160 | ЛПАЕ.302615.051-07 | ИТШЛ.302615.113-07 | 556-03.384-07 | М, ПГВ |
| 252 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/10 PN160 | ЛПАЕ.302615.051-08 | ИТШЛ.302615.113-08 | 556-03.384-08 | |
| 253 | Соединение штуцерно-торцовое накидное переходное встык стальное DN20/15 PN160 | ЛПАЕ.302615.051-09 | ИТШЛ.302615.113-09 | 556-03.384-09 | |
| 254 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/15 PN160 | ЛПАЕ.302615.051-10 | ИТШЛ.302615.113-10 | 556-03.384-10 | |
| 255 | Соединение штуцерно-торцовое накидное переходное встык стальное DN25/20 PN160 | ЛПАЕ.302615.051-11 | ИТШЛ.302615.113-11 | 556-03.384-11 | |
| 256 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/20 PN160 | ЛПАЕ.302615.051-12 | ИТШЛ.302615.113-12 | 556-03.384-12 | |
| 257 | Соединение штуцерно-торцовое накидное переходное встык стальное DN32/25 PN160 | ЛПАЕ.302615.051-13 | ИТШЛ.302615.113-13 | 556-03.384-13 | |
| 258 | Соединение штуцерно-торцовое накидное переходное встык из коррозионностойкой стали DN10/6 РN200 | ЛПАЕ.302615.052 | ИТШЛ.302615.132 | 556-35.2176 | В, А, ВРС, Ф, ЭБ |
| 259 | Соединение штуцерно-торцовое накидное переходное встык DN10/6 РN200 | ЛПАЕ.302615.053 | ИТШЛ.302615.129 | 556-35.2380 | М, ПГВ |
